CDM504-04A-FP-R505-67
CDM504-04A-FP-R505-67
CDM504-04A-FP-R505-67の別の画像
CDM504-04A-FP-R505-67の別の画像

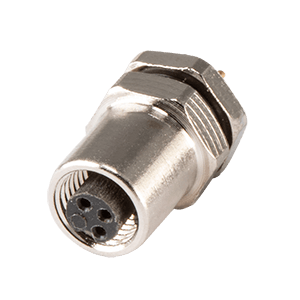

CDM504-04A-FP-R505-67

4ピン, PCBパネルマウント, PCピン, リア固定式M5 x 0.5, Aコーディング, ねじ銅合金, IP67, M5丸型、メス、コネクタージャック

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
コネクターサイズ M5
コネクタの種類 メス型
終端 PCピン
定格電圧（VAC） 60
定格電流 (A) 1
コーディング A
ポジション数 4
ピンサイズ (mm) 0.5
IP定格 IP67
マウントねじサイズ M5 x 0.5
色 シルバー
コンタクト仕上げ 金メッキ
締めタイプ ネジ切りフロント
マウント パネルマウント
シェル仕上げ ニッケルメッキ付き真鍮
シェルサイズ (mm) 5
シールド なし
シリーズ CDM504
