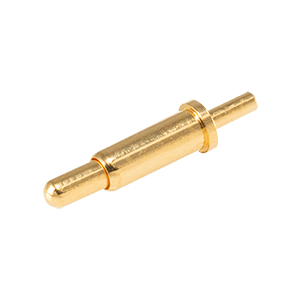

仕様
| タイプ | 説明 | |
|---|---|---|
| コンタクトタイプ | スリーブとプランジャー |
|
| 最大動作高さ（mm） | 7.8 |
|
| マウント | スルーホール |
|
| ピンの数 | 1 |
|
| 推奨動作高さ（mm） | 6.3 |
|
| 最小動作高さ（mm） | 6.1 |
|
| パッドレイアウト寸法（mm） | 2.7 |
|
| フルストローク機能（mm） | 2.5 |
|
| プランジャー幅（mm） | 1.4 |
|
| 全高（mm） | 8.6 |
|
| 中ストローク（mm） | 2.3 |
|
| バレルコンタクトの仕上げ厚（µm） | 0.25 |
|
| バレルコンタクトの仕上げ厚（µin） | 10 |
|
| プランジャコンタクトの仕上げ厚（μm) | 0.51 |
|
| プランジャコンタクトの仕上げ厚（μin) | 20 |
|
| バレル径（mm） | 2 |
|
| 定格電圧 (VDC) | 12 |
|
| 定格電流 (A) | 1 |
|
| 中圧縮動作力（gf） | 30 |
|
| コンタクト仕上げ | 金メッキ |
|
| フランジの直径（mm） | 2.5 |
|
| 嵌合サイクル | 10000 |
|
| コンタクト材料 | 真鍮合金 |
|
| スプリング | ステンレス（SUS304） |
|
| パッド形状 | 円形 |
|
| 動作温度（°C） | -20 ～ 85 |
|
