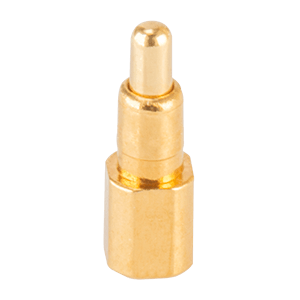

仕様
| タイプ | 説明 | |
|---|---|---|
| コンタクトタイプ | スリーブとプランジャー |
|
| マウント | サーフェスマウント |
|
| ピンの数 | 1 |
|
| 推奨動作高さ（mm） | 4 |
|
| 最大動作高さ（mm） | 4.6 |
|
| 最小動作高さ（mm） | 3.8 |
|
| パッドレイアウト寸法（mm） | 1.6 |
|
| フルストローク機能（mm） | 1.2 |
|
| パッド形状 | 四角 |
|
| プランジャー幅（mm） | 0.8 |
|
| 全高（mm） | 5 |
|
| 中ストローク（mm） | 1 |
|
| バレルコンタクトの仕上げ厚（µm） | 0.25 |
|
| バレルコンタクトの仕上げ厚（µin） | 4.92 |
|
| プランジャコンタクトの仕上げ厚（μm) | 0.25 |
|
| プランジャコンタクトの仕上げ厚（μin) | 9.84 |
|
| バレル径（mm） | 1.23 |
|
| 定格電圧 (VDC) | 12 |
|
| 定格電流 (A) | 2 |
|
| 中圧縮動作力（gf） | 100 |
|
| コンタクト仕上げ | 金メッキ |
|
| フランジの直径（mm） | 1.26 |
|
| コンタクト材料 | 真鍮合金 |
|
| スプリング | ステンレス（SUS304） |
|
| 動作温度（°C） | -40 ～ 85 |
|
| IP定格 | IP定格なし |
|
