PTN09S1-H01115DB
PTN09S1-H01115DB
PTN09S1-H01115DBの別の画像

PTN09S1-H01115DB

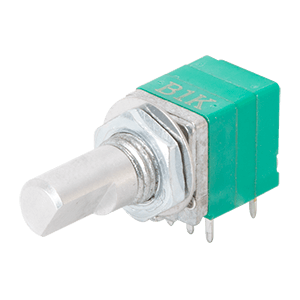

9.5mm, 水平型, 単一セクション, リニア, 1K, スルーホール, D-カットシャフト回転式ポテンショメータ

データシート

仕様

タイプ 説明
選択する
ポテンショメータのタイプ ロータリー
サイズ（mm） 9.5
終端 ストレートPCピン
テーパ リニア
方向 水平型
抵抗値（kΩ） 20
シャフト長（mm） 15
抵抗トレランス (%) 20
動作温度（°C） -10 ～ 75
回転数 1
ブッシュ 5mm
戻り止め 戻り止めなし
マウントタイプ スルーホール
ギャング数 1
電力（W） 0.05
回転 (°) 300
シャフト型 Dカット
シリーズ PTN09SX
