PTN09S1-H10225DA
PTN09S1-H10225DA
PTN09S1-H10225DAの別の画像

PTN09S1-H10225DA

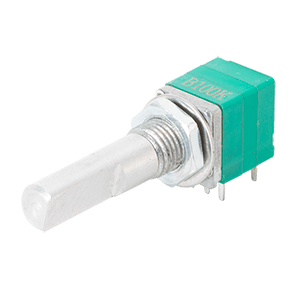

9.5mm, 水平型, 単一セクション, 逆対数, 10K, スルーホール, D-カットシャフト回転式ポテンショメータ

データシート

仕様

タイプ 説明
選択する
ポテンショメータのタイプ ロータリー
サイズ（mm） 9.5
終端 ストレートPCピン
テーパ 対数
方向 水平型
抵抗値（kΩ） 100
シャフト長（mm） 15
抵抗トレランス (%) 20
動作温度（°C） -10 ～ 75
回転数 1
ブッシュ 5mm
戻り止め 戻り止めなし
マウントタイプ スルーホール
ギャング数 2
電力（W） 0.05
回転 (°) 300
シャフト型 刻み目付き (18歯)
シリーズ PTN09SX
