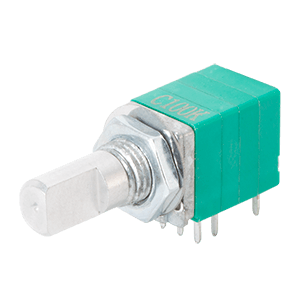

PTN09S2-H20215DB
PTN09S2-H20215DB
PTN09S2-H20215DBの別の画像

PTN09S2-H20215DB

9.5mm, 水平型, デュアルセクション, リニア, 20K, スルーホール, D-カットシャフト回転式ポテンショメータ

データシート

仕様

タイプ 説明
選択する
ポテンショメータのタイプ ロータリー
サイズ（mm） 9.5
終端 ストレートPCピン
テーパ リニア
方向 水平型
抵抗値（kΩ） 10
シャフト長（mm） 15
抵抗トレランス (%) 20
回転数 1
ブッシュ 5mm
戻り止め 中心戻り止め
マウントタイプ スルーホール
ギャング数 1
電力（W） 0.05
回転 (°) 300
シャフト型 刻み目付き (18歯)
シリーズ PTN09SX
