PTN10-A01HB20
PTN10-A01HB20
PTN10-A01HB20の別の画像

PTN10-A01HB20

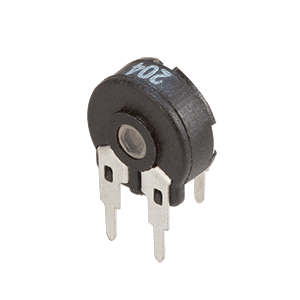

10mm, 1kΩ, リニア, スルーホール, 水平型, シャフトレス六角回転式ポテンショメータ

Same SkyのPTN10シリーズは、シャフトなしトリマー回転式ポテンショメータで、1～2000kΩの様々な端子構成と抵抗定格を備えています。このシリーズはさらに、リニア、対数、逆対数テーパで使用でき、0.15Wの定格電力、235°の機械角、-10 〜 70°Cの動作温度範囲を備えています。10,000サイクルの回転寿命を持つこのシャフトなしトリマー回転式ポテンショメータは、電子回路やオーディオ制御アプリケーションの制御入力に最適です。

データシート

仕様

タイプ 説明
選択する
ポテンショメータのタイプ トリマー
サイズ（mm） 10
終端 圧着PCピン
テーパ リニア
方向 水平型
抵抗値（kΩ） 1
抵抗トレランス (%) 20
回転数 1
ブッシュ ブッシュなし
戻り止め 戻り止めなし
マウントタイプ スルーホール
電力（W） 0.15
回転 (°) 235
ローター 六角
シャフト型 シャフトレス
シリーズ PTN10
