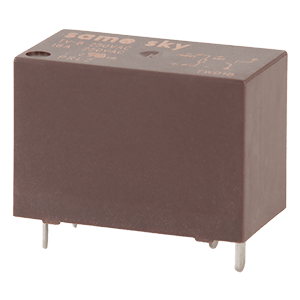

PRL2-12V-DC-1A Latching Power Relay
PRL2-12V-DC-1A Latching Power Relay
PRL2-12V-DC-1A Latching Power Relay Alternate View

PRL2-12V-DC-1A

24.2 x 13 x 16.4mm, 12V, 16A, SPDT（1フォームA）, Class B, Double Coil, Latching Power Relay

データシート

仕様

タイプ 説明
選択する
リレータイプ 電源
Coil Type Latching, Double Coil
コイル電圧（V） 12
公称コイル電力（mW） 1200
コンタクトフォーム SPDT（1フォームA）
コンタクト定格 16 A @ 250 VAC
接触抵抗（mΩ） 100
最大スイッチング電圧（VAC） 277
最大スイッチング電圧（VDC） 30
最大スイッチング電流（A） 20
密封定格 Flux
コイル絶縁クラス B
マウント スルーホール
終端 PCピン
コンタクト材料 銀合金
外形寸法 LxWxH （mm） 24.2 x 13 x 16.4
シリーズ PRL2
