SR10シリーズ
SR10シリーズ
SR10シリーズの別の画像

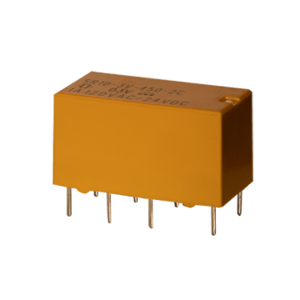

SR10-9V-450-2C

20.3 x 9.9 x 11.4mm, 9V, 1A, DPDT（2フォームC）, スルーホール, 信号リレー

データシート

仕様

タイプ 説明
選択する
コイル電圧（V） 9
公称コイル電力（mW） 450
コンタクトフォーム DPDT（2フォームC）
コンタクト定格 120
接点定格VDC@1A 24
最大スイッチング電圧（VAC） 125
最大スイッチング電圧（VDC） 30
最大スイッチング電流（A） 2
シリーズ SR10
外形寸法 LxWxH （mm） 20.3 x 9.9 x 11.4
コンタクト材料 AuAgオーバーレイ
接触抵抗（mΩ） 50
外形寸法LxWxH（インチ） 0.8 x 0.39 x 0.45
マウント スルーホール
リレータイプ 信号
終端 PCピン
