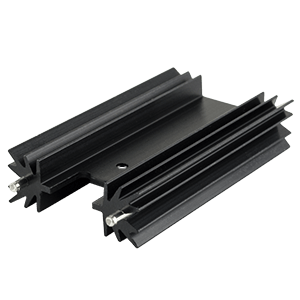

仕様
Rth=熱抵抗(Thermal Resistance)、PD=ワット損(Power Dissipation)
| タイプ | 説明 | |
|---|---|---|
| パッケージ冷却済 | TO-220 |
|
| マウント | PCB |
|
| ソルダーピン長（mm） | 3.5 |
|
| 自然空冷時の熱抵抗 ＠75°C ΔT（°C/W） | 9.15 |
|
| 自然空冷時の熱抵抗 ＠1W（°C/W） | 13.03 |
|
| 強制空冷時の熱抵抗 ＠1W、200LFM（°C/W） | 4.76 |
|
| 強制空冷時の熱抵抗 ＠1W、400LFM（°C/W） | 3.21 |
|
| 自然空冷時の消費電力 ＠75°C ΔT（W） | 8.2 |
|
| 材料 | AL6063-T5 |
|
| 材質仕上げ | 黒色アルマイト |
|
| 外形寸法 LxWxH （mm） | 50.8 x 35 x 12.7 |
|
| 外形寸法LxWxH（インチ） | 2 x 1.38 x 0.5 |
|
| シリーズ | HSE-BX-035H-02 |
|
