仕様
Rth=熱抵抗(Thermal Resistance)、PD=ワット損(Power Dissipation)
| タイプ | 説明 | |
|---|---|---|

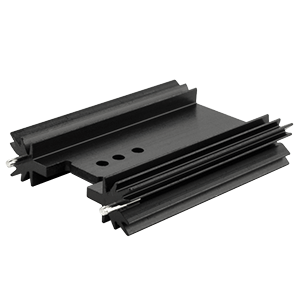

| パッケージ冷却済 | TO-220 |
|
| マウント | PCB |
|
| ソルダーピン長（mm） | 4.5 |
|
| 自然空冷時の熱抵抗 ＠75°C ΔT（°C/W） | 7.58 |
|
| 自然空冷時の熱抵抗 ＠1W（°C/W） | 8.52 |
|
| 強制空冷時の熱抵抗 ＠1W、200LFM（°C/W） | 2.63 |
|
| 強制空冷時の熱抵抗 ＠1W、400LFM（°C/W） | 1.82 |
|
| 自然空冷時の消費電力 ＠75°C ΔT（W） | 9.9 |
|
| 材料 | AL6063-T5 |
|
| 材質仕上げ | 黒色アルマイト |
|
| 外形寸法 LxWxH （mm） | 38.1 x 45 x 12.7 |
|
| 外形寸法LxWxH（インチ） | 1.5 x 1.77 x 0.5 |
|
| シリーズ | HSE-BX-045H |
|
