仕様
Rth=熱抵抗(Thermal Resistance)、PD=ワット損(Power Dissipation)
| タイプ | 説明 | |
|---|---|---|
| パッケージ冷却済 | TO-218、TO-220 |
|
| マウント | PCB |
|
| ソルダーピン長（mm） | 4 |
|
| 自然空冷時の熱抵抗 ＠75°C ΔT（°C/W） | 12.71 |
|
| 自然空冷時の熱抵抗 ＠1W（°C/W） | 12.33 |
|
| 強制空冷時の熱抵抗 ＠1W、200LFM（°C/W） | 4.44 |
|
| 強制空冷時の熱抵抗 ＠1W、400LFM（°C/W） | 2.57 |
|
| 自然空冷時の消費電力 ＠75°C ΔT（W） | 5.9 |
|
| 材料 | AL6063-T5 |
|
| 材質仕上げ | 黒色アルマイト |
|
| 外形寸法 LxWxH （mm） | 38.1 x 16.5 x 16 |
|
| 外形寸法LxWxH（インチ） | 1.5 x 0.65 x 0.63 |
|

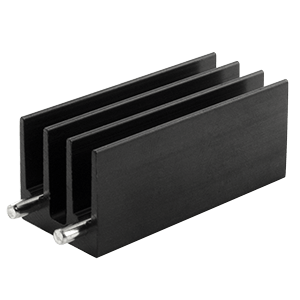

| シリーズ | HSE-BX-04H |
|
