HSE11-B20-NP
HSE11-B20-NP
HSE11-B20-NPの別の画像

HSE11-B20-NP

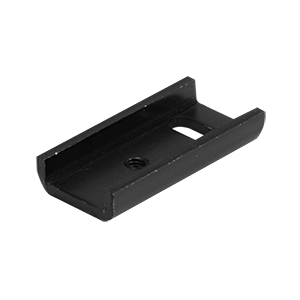

押出ヒートシンク, TO-218 または TO-220, アルミ製, PCB

データシート

仕様

タイプ 説明
選択する
パッケージ冷却済 TO-218、TO-220
マウント PCB
自然空冷時の熱抵抗 ＠75°C ΔT（°C/W） 38.9
自然空冷時の熱抵抗 ＠1W（°C/W） 42
強制空冷時の熱抵抗 ＠1W、200LFM（°C/W） 21.4
強制空冷時の熱抵抗 ＠1W、400LFM（°C/W） 14.8
自然空冷時の消費電力 ＠75°C ΔT（W） 1.93
材料 AL1050
材質仕上げ 黒色アルマイト
外形寸法 LxWxH （mm） 12 x 25 x 4.5
外形寸法LxWxH（インチ） 0.47 x 0.98 x 0.18
