HSS14-B20-NP
HSS14-B20-NP
HSS14-B20-NPの別の画像

HSS14-B20-NP

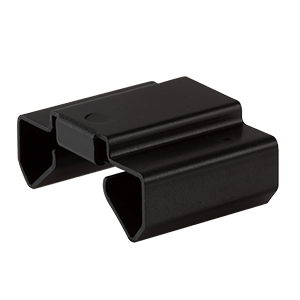

打ち抜きヒートシンク, TO-220, アルミ製, PCB, ピンなし

データシート

仕様

タイプ 説明
選択する
パッケージ冷却済 TO-220
マウント PCB
ソルダーピンの向き ピンなし
自然空冷時の熱抵抗 ＠75°C ΔT（°C/W） 23.9
自然空冷時の熱抵抗 ＠1W（°C/W） 28.6
強制空冷時の熱抵抗 ＠1W、200LFM（°C/W） 11.6
強制空冷時の熱抵抗 ＠1W、400LFM（°C/W） 8.5
自然空冷時の消費電力 ＠75°C ΔT（W） 3.14
材料 AL5052
材質仕上げ 黒色アルマイト
外形寸法 LxWxH （mm） 19.05 x 24.9 x 4
外形寸法LxWxH（インチ） 0.75 x 0.98 x 0.16
