SPG054-35
SPG054-35
SPG054-35の別の画像

SPG054-35

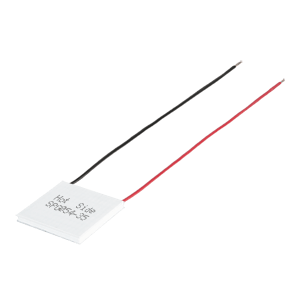

35 x 35 x 3.88mm, 5.4W出力, ワイヤーリード, 熱電発電機（TEG）

SPG054-35は、35 x 35 x 3.88mmパッケージで5.4 Wの電力を出力する熱電ジェネレータ（TEG）モジュールです。このTEGモジュールはシリコンシールされており、最大300°Cまでの連続最大高温側温度をサポートします。

データシート

特長

最大300°Cの連続最大高温側温度
シリコンシール済み
グラファイトパッドオプションあり

仕様

すべての使用は条件下（Th=300°C/Tc=30°C）で測定されています

タイプ 説明
選択する
開回路電圧（Vdc） 10.8
適合負荷抵抗（オーム） 5.4
適合負荷出力電圧(V) 5.4
適合負荷出力電流(A) 1
適合負荷出力電力(W) 5.4
モジュール全体の熱流（W） 94.7
熱流密度（W/cm2） 7.7
AC抵抗（27°C /1000 Hz）（オーム） 2.8～4.0
外形寸法 LxWxH （mm） 35 x 35 x 3.88
外形寸法LxWxH（インチ） 1.38 x 1.38 x 0.15
