SPG145-56

56 x 56 x 5.55mm, 14.5W出力, ワイヤーリード, 熱電発電機（TEG）

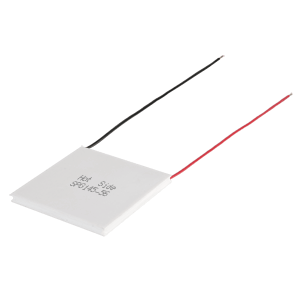

SPG145-56は、56 x 56 x 5.55mmパッケージで14.5 Wの電力を出力する熱電ジェネレータ（TEG）モジュールです。このTEGモジュールはシリコンシールされており、最大300°Cまでの連続最大高温側温度をサポートします。

データシート

特長

最大300°Cの連続最大高温側温度
シリコンシール済み
グラファイトパッドオプションあり

仕様

すべての使用は条件下（Th=300°C/Tc=30°C）で測定されています

タイプ 説明
選択する
開回路電圧（Vdc） 9.9
適合負荷抵抗（オーム） 1.67
適合負荷出力電圧(V) 5
適合負荷出力電流(A) 2.9
適合負荷出力電力(W) 14.5
モジュール全体の熱流（W） 247
熱流密度（W/cm2） 7.9
AC抵抗（27°C /1000 Hz）（オーム） 0.7～1.0
外形寸法 LxWxH （mm） 56 x 56 x 5.55
外形寸法LxWxH（インチ） 2.21 x 2.21 x 0.22
