SJ-356XNシリーズ
SJ-356XNシリーズ
SJ-356XNシリーズの背面図

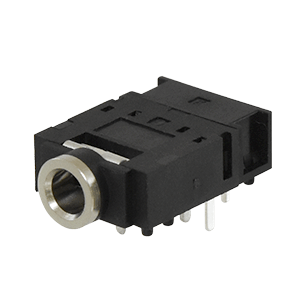

SJ-3567AN

この製品の製造は中止されています。質問や懸念がある場合は、EOL通知を確認してください。

3.5 mm右アングル, SPDTスイッチ, ステレオ・オーディオ・ジャック・コネクター

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
オーディオ規格（mm） 3.5
定格電流 (A) 1
マウント スルーホール
シールド なし
導電体の数 3
方向 水平型
シリーズ SJ-356XN
内部スイッチ SPDT
ポート数 1
色 黒
定格電圧 (VDC) 12
