SJ1-3535
SJ1-3535
SJ1-3535の別の画像

SJ1-3535

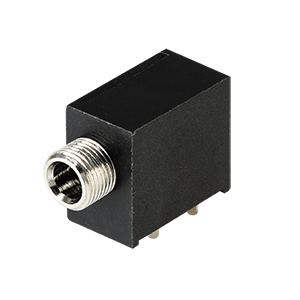

3.5mmライトアングル・ステレオ・ジャック, 5ピンPCBマウント, ねじ込み、ナット付き

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
オーディオ規格（mm） 3.5
定格電流 (A) 1
マウント スルーホール
シールド なし
導電体の数 3
方向 水平型
シリーズ SJ1-353X
ポート数 1
色 黒
定格電圧 (VDC) 12

その他のリソース
