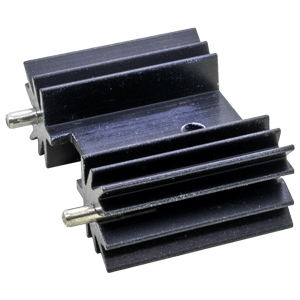

HSE18-252513P

押出ヒートシンク, TO-220, アルミ製, PCB, 4 mm垂直ソルダーピン

データシート

仕様

Rth=熱抵抗(Thermal Resistance)、PD=ワット損(Power Dissipation)

タイプ 説明
選択する
パッケージ冷却済 TO-220
マウント PCB
ソルダーピンの向き 垂直型
ソルダーピン長(mm) 4
自然空冷時の熱抵抗 @75°C ΔT(°C/W) 16.83
自然空冷時の熱抵抗 @1W(°C/W) 21.9
強制空冷時の熱抵抗 @1W、200LFM(°C/W) 7.2
強制空冷時の熱抵抗 @1W、400LFM(°C/W) 4.2
自然空冷時の消費電力 @75°C ΔT(W) 4.46
材料 AL6063-T5
材質仕上げ 黒色アルマイト
外形寸法 LxWxH (mm) 25.4 x 34.9 x 12.7
外形寸法LxWxH(インチ) 1 x 1.37 x 0.5
サーマルパッド なし
