HSS-B20-0953H

HSS-B20-01の別の画像

HSS-B20-0953H

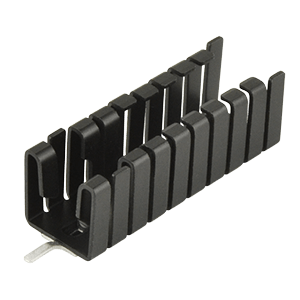

打ち抜きヒートシンク, TO-220, 9.53mm水平ソルダーピン

データシート

仕様

Rth=熱抵抗(Thermal Resistance)、PD=ワット損(Power Dissipation)

タイプ 説明
選択する
パッケージ冷却済 TO-220
マウント PCB
ソルダーピンの向き 水平型
ソルダーピン長(mm) 9.53
自然空冷時の熱抵抗 @75°C ΔT(°C/W) 18.63
自然空冷時の熱抵抗 @1W(°C/W) 23.05
強制空冷時の熱抵抗 @1W、200LFM(°C/W) 5.01
強制空冷時の熱抵抗 @1W、400LFM(°C/W) 4.01
自然空冷時の消費電力 @75°C ΔT(W) 4.02
材料 AL5052
材質仕上げ 黒色アルマイト
外形寸法 LxWxH (mm) 38.1 x 12.8 x 12.7
外形寸法LxWxH(インチ) 1.5 x 0.5 x 0.5
シリーズ HSS-B20-01
