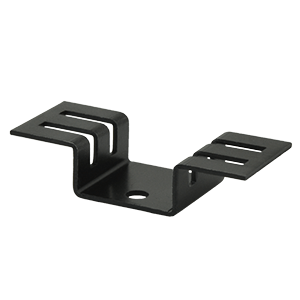

仕様
Rth=熱抵抗(Thermal Resistance)、PD=ワット損(Power Dissipation)
| タイプ | 説明 | |
|---|---|---|
| パッケージ冷却済 | TO-220 |
|
| マウント | PCB |
|
| ソルダーピンの向き | ピンなし |
|
| 自然空冷時の熱抵抗 ＠75°C ΔT（°C/W） | 19.22 |
|
| 自然空冷時の熱抵抗 ＠1W（°C/W） | 24.62 |
|
| 強制空冷時の熱抵抗 ＠1W、200LFM（°C/W） | 5.88 |
|
| 強制空冷時の熱抵抗 ＠1W、400LFM（°C/W） | 4.58 |
|
| 自然空冷時の消費電力 ＠75°C ΔT（W） | 3.9 |
|
| 材料 | AL1050 |
|
| 材質仕上げ | 黒色アルマイト |
|
| 外形寸法 LxWxH （mm） | 17.78 x 44.45 x 9.53 |
|
| 外形寸法LxWxH（インチ） | 0.7 x 1.75 x 0.38 |
|
