PJ-075CH-SMT-TR

PJ-075CH-SMT-TR

この製品の製造は中止されています。質問や懸念がある場合は、EOL通知を確認してください。

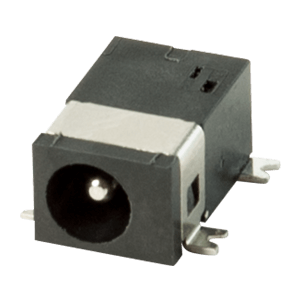

1.0 x 3.7mm, 3.5A, 水平型, サーフェイスマウント（SMT）, シールド, DC電源ジャック・コネクター

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1
外形（mm） 3.7
挿入深度/長さ（mm） 6.4
マウント サーフェスマウント
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 3.5
導電体の数 2
内部スイッチ 1
シールド あり
外形寸法 LxWxH （mm） 9 x 6 x 4.8
