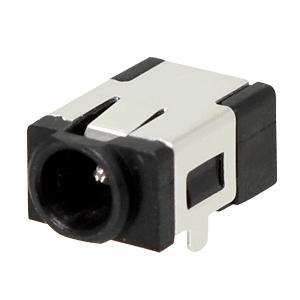

PJ-088CH
PJ-088CH
PJ-088CH背面図
PJ-088CH側面図

PJ-088CH

この製品の製造は中止されています。質問や懸念がある場合は、EOL通知を確認してください。

1.0 x 3.1mm, 3.5A, 水平型, スルーホール, シールド, DC電源ジャック・コネクター

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1
外形（mm） 3.1
挿入深度/長さ（mm） 6.1
マウント スルーホール
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 3.5
導電体の数 3
内部スイッチ 0
シールド あり
外形寸法 LxWxH （mm） 8.7 x 5.9 x 3.95
