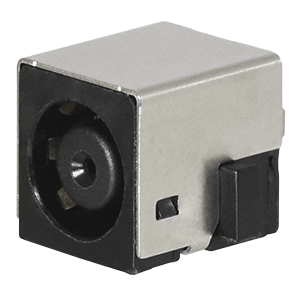

PJ-097H
PJ-097H
PJ-097H背面
PJ-097H側面

PJ-097H

この製品の製造は中止されています。質問や懸念がある場合は、EOL通知を確認してください。

外形7.5 mm, シグナルピン, 8.0A, 垂直型, パネルマウント, シールド, DC電源ジャック・コネクター

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 5
外形（mm） 7.5
挿入深度/長さ（mm） 9.2
マウント パネルマウント
方向 垂直型
定格電圧 (VDC) 24
定格電流 (A) 8
導電体の数 3
内部スイッチ 0
シールド あり
外形寸法 LxWxH （mm） 11.7 x 10 x 10.5
