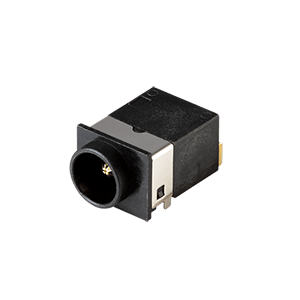

PJ-001BH-67
PJ-001BH-67
PJ-001BH-67

PJ-001BH-67

2.5 x 6.3mm, 5.0A, 水平型, スルーホール, シールド, DC電源ジャック・コネクター, IP67

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 2.5
外形（mm） 6.3
挿入深度/長さ（mm） 10
マウント スルーホール
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 5
導電体の数 2
内部スイッチ 1
シールド あり
外形寸法 LxWxH （mm） 16 x 10.6 x 7.7
IP定格 IP67
