PJ-001DH-67
PJ-001DH-67
PJ-001DH-67の別の画像

PJ-001DH-67

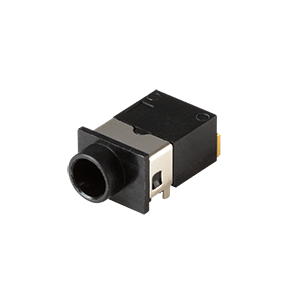

1.3 x 3.8mm, 3.5A, 水平型, スルーホール, シールド, DC電源ジャック・コネクター, IP67

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1.3
外形（mm） 3.8
挿入深度/長さ（mm） 8.5
マウント スルーホール
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 3.5
導電体の数 2
内部スイッチ 1
シールド あり
外形寸法 LxWxH （mm） 12.7 x 7.9 x 6.2
IP定格 IP67
