PJ-002AH-SMT-TR
PJ-002AH-SMT側面図
PJ-002AH-SMT背面図

PJ-002AH-SMT-TR

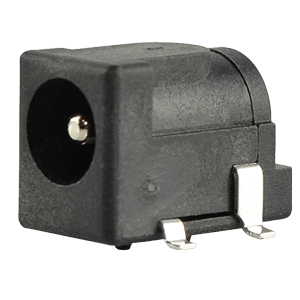

2.0 x 6.5mm, 5.0A, 水平型, サーフェイスマウント（SMT）, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 2
外形（mm） 6.5
挿入深度/長さ（mm） 8.9
マウント サーフェスマウント
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 5
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 14.5 x 9 x 11
