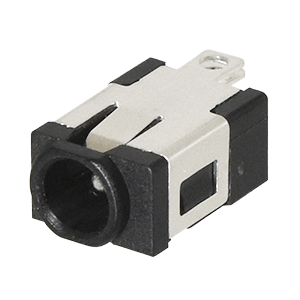

PJ-004CH
PJ-004CH
PJ-004CH背面図
PJ-004CH側面図

PJ-004CH

1.0 x 3.1mm, 3.5A, 垂直型, パネルマウント, シールド, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1
外形（mm） 3.1
挿入深度/長さ（mm） 6.05
マウント パネルマウント
方向 垂直型
定格電圧 (VDC) 24
定格電流 (A) 3.5
導電体の数 3
内部スイッチ 0
シールド あり
外形寸法 LxWxH （mm） 11.5 x 10.1 x 7.3
