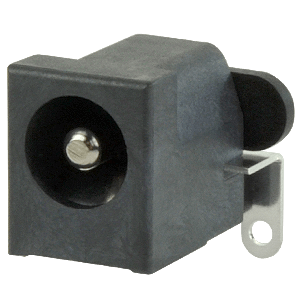

PJ-006B
PJ-006B
PJ-006Bの別の画像
PJ-006Bの別の画像

PJ-006B

2.5 x 6.3mm, 2.0A, 垂直型, スルーホール, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 2.5
外形（mm） 6.3
挿入深度/長さ（mm） 9.7
マウント スルーホール
方向 垂直型
定格電圧 (VDC) 24
定格電流 (A) 5
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 13.2 x 8.7 x 10.7
