PJ-009A
PJ-009A
PJ-009Aの別の画像

PJ-009A

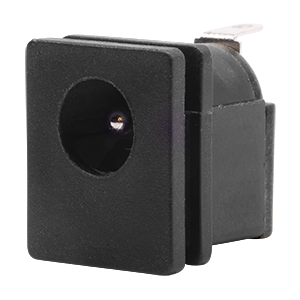

2.0 x 6.6mm, 2.5A, 垂直型, スルーホール, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 2
外形（mm） 6.6
挿入深度/長さ（mm） 9.6
マウント スルーホール
方向 垂直型
定格電圧 (VDC) 24
定格電流 (A) 2.5
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 15.7 x 13 x 14
