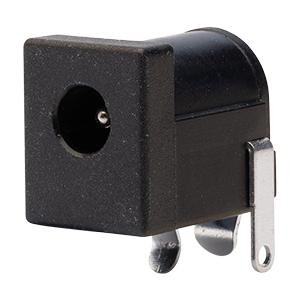

PJ-017D
PJ-017D
PJ-017Dの別の画像

PJ-017D

1.3 x 3.8mm, 2.0A, 水平型, スルーホール, キンク付ピン, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1.3
外形（mm） 3.8
挿入深度/長さ（mm） 9.15
マウント スルーホール
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 2
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 14.5 x 9 x 11
