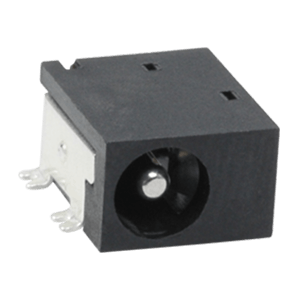

PJ-018H-SMT-TR

PJ-018H-SMT-TR

1.65 x 4.4mm, 5.0A, 水平型, サーフェイスマウント（SMT）, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1.65
外形（mm） 4.4
挿入深度/長さ（mm） 5.8
マウント サーフェスマウント
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 5
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 8 x 5.3
