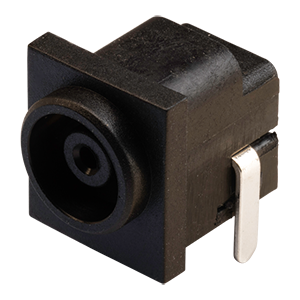

PJ-025
PJ-025
PJ-025の別の画像
PJ-025の別の画像

PJ-025

4.0 x 7.0mm, 3.0A, 水平型, スルーホール, キンク付ピン, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 4
外形（mm） 7
挿入深度/長さ（mm） 9.1
マウント スルーホール
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 3
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 14.5 x 11 x 12.5
