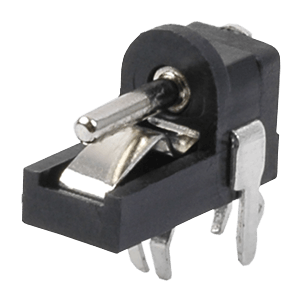

PJ-030D

PJ-030D

この製品の製造は中止されています。質問や懸念がある場合は、EOL通知を確認してください。

1.3mm, 2.0A, 水平型, スルーホール, オープンフレーム, キンク付ピン, DC電源ジャック・コネクター

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1.3
挿入深度/長さ（mm） 6.5
マウント スルーホール
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 2.5
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 11.4 x 5 x 7.2
