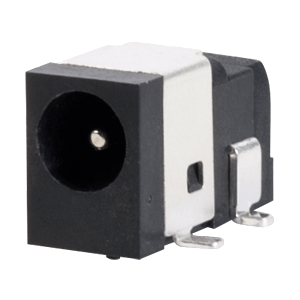

PJ-030DH-SMT-TR

PJ-030DH-SMT-TR

1.3 x 4.2mm, 3.5A, 水平型, サーフェイスマウント（SMT）, シールド, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1.3
外形（mm） 4.2
挿入深度/長さ（mm） 6.5
マウント サーフェスマウント
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 3.5
導電体の数 2
内部スイッチ 1
外形寸法 LxWxH （mm） 11.6 x 5.5 x 7.5
シールド あり
