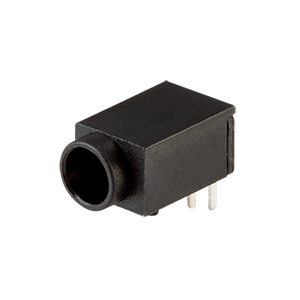

PJ-040CH
PJ-040CH
PJ-040CHの別の画像

PJ-040CH

1.0 x 3.8mm, 3.5A, 水平型, スルーホール, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1
外形（mm） 3.8
挿入深度/長さ（mm） 8.5
マウント スルーホール
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 3.5
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 9 x 6.2 x 5
