PJ-042-SMT-TR

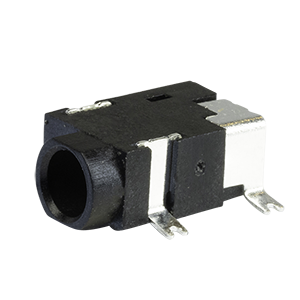

0.65 x 2.6mm, 1.0A, 水平型, サーフェイスマウント（SMT）, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 0.65
外形（mm） 2.6
挿入深度/長さ（mm） 7
マウント サーフェスマウント
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 1
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 8.8 x 5.2 x 3.2
