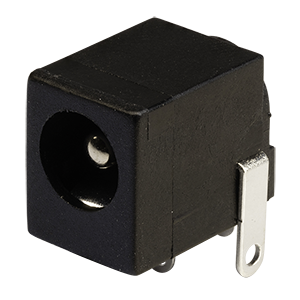

PJ-057BH
PJ-057BH
PJ-057BHの別の画像
PJ-057BHの別の画像

PJ-057BH

2.5 x 6.3mm, 5.0A, 水平型, スルーホール, ピックアンドプレース（トップ）, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 2.5
外形（mm） 6.3
挿入深度/長さ（mm） 9.45
マウント スルーホール
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 5
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 14.5 x 9 x 11
