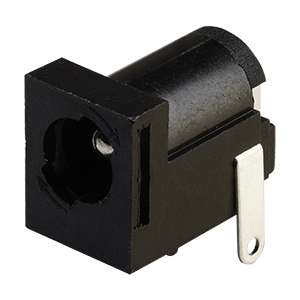

PJ-058BH
PJ-058BH
PJ-058BHの別の画像
PJ-058BHの別の画像

PJ-058BH

2.5 x 5.7mm, 5.0A, 水平型, スルーホール, ロッキング・タイプ, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 2.5
外形（mm） 5.7
挿入深度/長さ（mm） 9.5
マウント スルーホール
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 5
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 15.2 x 9 x 11
ロッキング・スタイル ツイストロック
