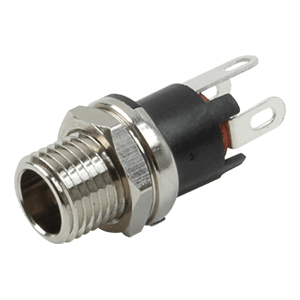

PJ-065A

PJ-065A

2.0 x 5.7mm, 5.0A, 垂直型, パネルマウント, ロング・バレル, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 2
外形（mm） 5.7
挿入深度/長さ（mm） 10.7
マウント パネルマウント
方向 垂直型
定格電圧 (VDC) 24
定格電流 (A) 5
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 23.2 x 11 x 11
ロッキング・スタイル ねじ込み
