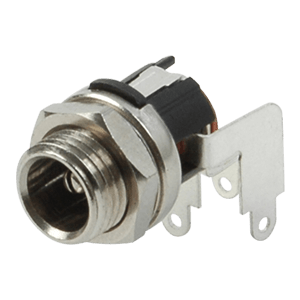

PJ-067B

PJ-067B

2.5 x 5.5mm, 5.0A, 水平型, パネルマウント, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 2.5
外形（mm） 5.5
挿入深度/長さ（mm） 8.4
マウント パネルマウント
定格電流 (A) 5
方向 水平型
定格電圧 (VDC) 24
導電体の数 2
内部スイッチ 1
シールド なし
外形寸法 LxWxH （mm） 19.9 x 11 x 11
ロッキング・スタイル ねじ込み
