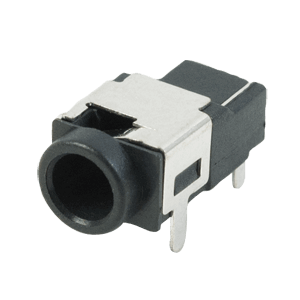

PJ-071

PJ-071

0.8 x 3.35mm, 2.0A, 水平型, スルーホール, シールド, 3コンダクタ, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 0.8
外形（mm） 3.35
挿入深度/長さ（mm） 7
マウント スルーホール
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 2
導電体の数 3
内部スイッチ 0
シールド あり
外形寸法 LxWxH （mm） 11 x 6 x 4.3
