PJ-086H
PJ-086H
PJ-086Hの別の画像
PJ-086Hの別の画像

PJ-086H

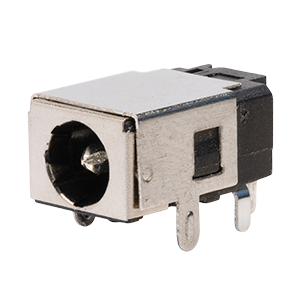

1.65 x 4.4mm, 5.0A, 水平型, スルーホール, シールド, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1.65
外形（mm） 4.4
挿入深度/長さ（mm） 8.2
マウント スルーホール
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 5
導電体の数 3
内部スイッチ 1
シールド あり
外形寸法 LxWxH （mm） 11.8 x 7.4 x 5.5
