PJ-096H
PJ-096H
PJ-096Hの別の画像
PJ-096Hの別の画像

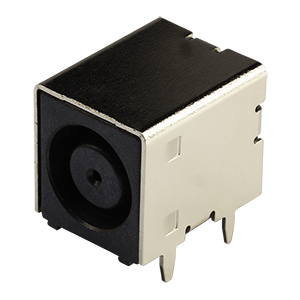

PJ-096H

7.5mm, シグナルピン, 8.0A, ライトアングル, スルーホール, シールド, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 5
外形（mm） 7.5
挿入深度/長さ（mm） 9
マウント スルーホール
方向 水平型
定格電圧 (VDC) 24
定格電流 (A) 8
導電体の数 3
内部スイッチ 1
シールド あり
外形寸法 LxWxH （mm） 12.3 x 10 x 11
