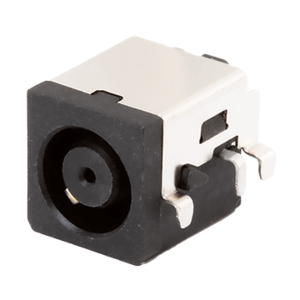

PJ-103H-MSMT-TR

1.0 x 7.50mm, 13A, 水平型, ミッドマウントSMT, シールド, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1
外形（mm） 7.5
挿入深度/長さ（mm） 10.2
マウント ミッドマウントSMT
定格電流 (A) 13
方向 水平型
定格電圧 (VDC) 30
導電体の数 3
シールド あり
外形寸法 LxWxH （mm） 15 x 10 x 10.55
