PJ-107AH-MSMT-TR
PJ-107AH-MSMT-TR
PJ-107AH-MSMT-TRの別の画像

PJ-107AH-MSMT-TR

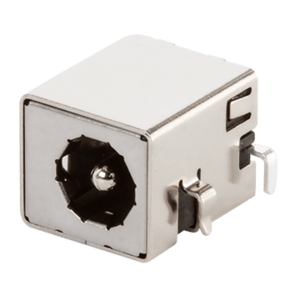

2.0 x 6.0mm, 7.0A, 水平型, ミッドマウントSMT, シールド, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 2
外形（mm） 6
挿入深度/長さ（mm） 8.1
マウント ミッドマウントSMT
定格電流 (A) 7
方向 水平型
定格電圧 (VDC) 20
導電体の数 3
シールド あり
外形寸法 LxWxH （mm） 11.7 x 10 x 9.1
