PJ-109H
PJ-109H
PJ-109Hの別の画像

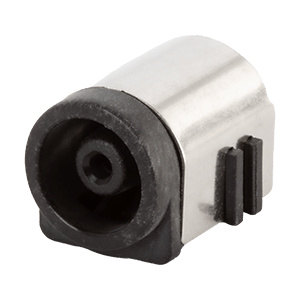

PJ-109H

1.4 x 7.0mm, 5.0A, パネルマウント, Horizonatal, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1.4
外形（mm） 7
挿入深度/長さ（mm） 8.8
マウント パネルマウント
定格電流 (A) 5
方向 水平型
定格電圧 (VDC) 20
導電体の数 2
シールド なし
外形寸法 LxWxH （mm） 12 x 10.55 x 9
