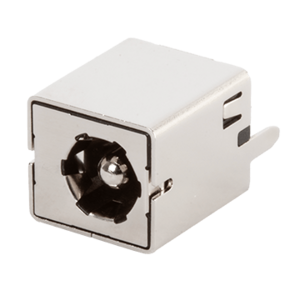

PJ-110AH
PJ-110AH
PJ-110AHの別の画像

PJ-110AH

2.0 x 6.0mm, 5.0A, 垂直型, スルーホール, シールド, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 2
外形（mm） 6
挿入深度/長さ（mm） 8.2
マウント スルーホール
定格電流 (A) 5
方向 垂直型
定格電圧 (VDC) 25
導電体の数 3
シールド あり
外形寸法 LxWxH （mm） 11.7 x 10 x 9.1
