PJ-111C-SMT-TR
PJ-111C-SMT-TR
PJ-111C-SMT-TRの別の画像

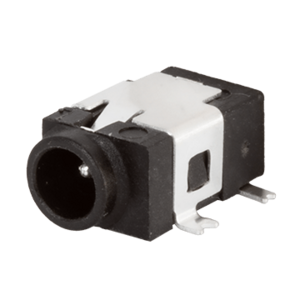

PJ-111C-SMT-TR

1.0 x 3.6mm, 1.0A, 水平型, サーフェスマウント, シールド, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1
外形（mm） 3.6
挿入深度/長さ（mm） 7.5
マウント サーフェスマウント
定格電流 (A) 1
方向 水平型
定格電圧 (VDC) 30
導電体の数 3
シールド あり
外形寸法 LxWxH （mm） 11 x 6.6 x 5
