PJ-113H-TR
PJ-113H-TR
PJ-113H-TRの別の画像

PJ-113H-TR

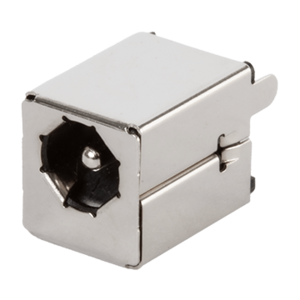

1.65 x 5.4mm, 3.0A, 垂直型, スルーホール, シールド, DC電源ジャック・コネクター

データシート

仕様

タイプ 説明
選択する
コネクターの種類 ジャック
内径 (mm) 1.65
外形（mm） 5.4
挿入深度/長さ（mm） 8.1
マウント スルーホール
定格電流 (A) 3
方向 垂直型
定格電圧 (VDC) 20
導電体の数 3
シールド あり
外形寸法 LxWxH （mm） 11.6 x 8.3 x 9.05
